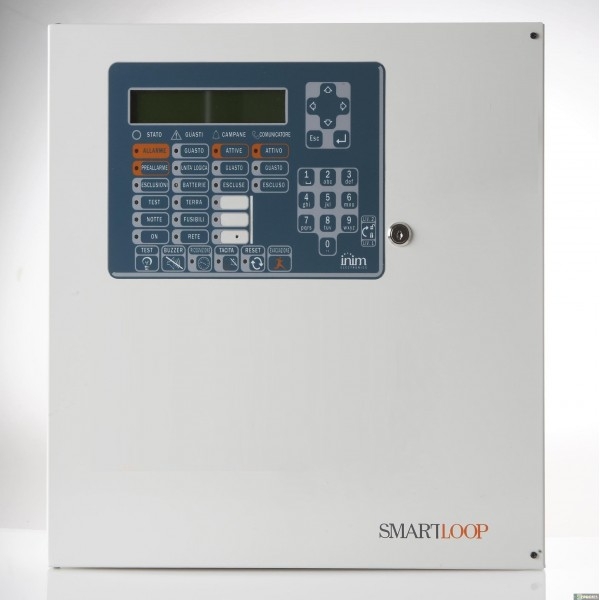

Панел SmartLoop „INIM“ с 2 контура разширяем до 8, всеки до 240 устройства в 240 зони

Описание

Характеристики:
• 2 контура,  разширяем до 8 контура
• всички модели SmartLoop са сертифицирани съгласно EN54
• мултипротоколна – поддържа Apollo, Agrus и Inim. На един панел може да има контури с различни протоколи.
• мултипроцесорна хардуерна структура
• 32 bit CPU
• Open Loop технология
• HorNet token-ring рхитектура
• поддръжка на Emergency54 конфигурация за спешност
• управление на 30 панела в token-ring мрежа посредством модул SmartLoop/NET
• улеснен достъп за наблюдение и през мрежа посредством модул SmartLAN
• управление на 8бр повторители свързани посредством RS485 BUS
• 3 NAC outputs
• 1 NAC output за аларма
• 1 NAC за повреда
• 1 сух контакт за реле за аларма
• 1 сух контакт за реле за повреда
• управление на пожарогасителни панели SmartLine020-4E и SmartLine036-4E посредством RS485 BUS
• 1 24V изход за външни устройства
• 1 24V възстановяем изход
• изключване на акумулатори за защита от дълбок разряд
• RS232 и USB за зареждане и извличане на данни
• буфер за 2000 събития
• автоматично претърсване на устройства от контур
• автоматично адресиране на устройства от контур
• управление на конвенционални пожароизвестители посредством модул SmartLoop/PSTN
• широк осветен буквено-цифров дисплей за улеснение на потребители и инсталатори
• бързи бутони
• Software за програмиране (под Windows)
• метална кутия
• мрежово захранване – 230Vac ±10%
• мощност на зарядното/захранването 4A при 27.6Vdc
• акумулатори – 2бр 12V-17Ah
• размери (ВхДхШ) – 480х470х135мм
• тегло (без кумулатори) – 8кг

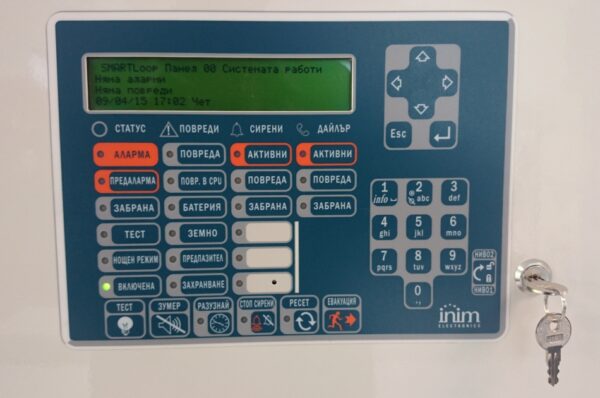

Меню, лицев панел и софтуер на български език.

INIM Electronics е в постоянно активна в решаването на проблемите, които фирмите инсталатори срещат всеки ден на своите обекти. В преследване на тази цел INIM R&D екипът е в постоянна борба с технологията, за да създаде напълно нов клас устройства с ненадминати качества. Всяко от у-вата на INIM е проектирано да използва напълно качествата на микропроцесорните технологии, мрежовите архитектури и комуникационните инфраструктури. Следващите страници ви дават възможност да се запознаете с технологиите разработени от INIM, както и да видите бъдещето в пожароизвестителната техника.
Emergency 54 – когато системите на INIM са комбинирани с Emergency 54 технологията, то това е без съмнение най-високото ниво на сигурност което компаниите инсталатори могат да намерят в пожароизвестителната техника. С технологията Emergency 54 е възможно да се активира сигнал за пожар дори когато в пожароизвестителната централа има грешка в микропроцесора. Emergency 54 работи на ниво панел – да осигури сигнализация при грешка в микропроцесора на панела, и на мрежово ниво – да осигури сигнализация при повреда на микропроцесор на главен панел. Emergency 54 е с функции от телефонната линия. В случай че системата е окомплектована с SmartLoopPSTN платка се гарантира едно телефонно обаждане при грешка в микропроцесора на централата. Emergency 54 е за тези инсталатори, които не правят компромиси в своите системи.
HorNet – Token Ring – HorNet Token Ring мрежа е най-доброто решение за въвеждане на RS485 връзка между централите. Тази архитектура е високотолерантна към грешки във връзката между централите, като автоматично се преконфигурира при възникването на грешка в мрежата. Информацията обменяна между панелите в мрежата позволява на у-вата на кой да е панел да реагират на събитие случило се в друг контролен панел. HorNet мрежата гарантира, че всяка централа в конфигурация до 30 панела следи събитията в другите централи и е готова да реагира на събития от други панели.
Open Loop – технологията Open Loop е продукт на усилията на INIM, който позволява контролните панели на INIM да работят с периферни устройства на други фирми производители. Това е най-високо технологичния подход за управление на устройствата съществуващ на пазара. Контурът е отворен и може да работи устройства на различни фирми производители, като съответно позволява управлението на всички прилежащи аксесоари ( детектори, сирени, в/и модули, бутони и т.н. ). Контурът е конфигурируем като 2 жилен или 4 жилен максимум с дължина до 2000м. Технологията също така позволява самодиагностициране за аномалии. Също така един единствен контур поддържа до 240 у-ва. Проектирани да препокриват всички изисквания за пожароизвестителните системи, контурът както и всички у-ва ви дават безкомпромисно ниво на качество и изпълнение.
LoopMap – технологията е иновативна в областта на адресируемите панели. След подвързване на контура към панела или контурния интерфейс, вие можете да стартирате процеса на придобиване на у-вата. По този начин се придобиват всички подробности и детайли около изложението и топологията на контура и неговите разклонения. LoopMap опознава свързаните устройства дори когато контура има разклонения. LoopMap технологията ви позволява да реконструирате точната топология на окабеляването и да се възползвате от създадената интерактивна лесна за използване карта на контура, която в голяма степен улеснява търсенето на грешки и поддръжката, които съпътстват работата на една инсталация.
Централите SmartLoop могат да управляват до максимум 8 контура с по 240 пожароизвестителя. В максималната си конфигурация, могат да бъдат свързани до 30бр централи с по 8 контура, с по 240 пожароизвестителя. Адресируемите пожароизвестителни централи на INIM Electronics са разработени по най-иновативните технологии за да бъдат най-добри в класа си с удобство за инсталиране, експлоатация, възможности за засичане на аномалии в системата и безаварийна работа. В случай на необходимост от допълнителни входове и изходи за конфигуриране на системата, може да бъде добавен модул SmartINOUT, който има 6 терминала, които могата да бъдат програмирани като входове, изходи или входове за зони с конвенционални пожароизвестители. Възможност за свързване на 2 модела повторители SmartLetUSee/LCD и SmartLetUSee/LED. Възможност за свързване до 8бр повторители посредством RS485 BUS.
